一、客户使用需求：

1、钢网上线使用前，对钢网来料的检测，保证钢网开孔的合理性、正确性；

2、不同时期的钢网精度变化，确定钢网使用寿命，提前预防；
3、新旧替换钢网进行对比检测，分析其工艺优点及变化观测，为工艺研究提供参考；

4、不同频率的钢网清洗效果，确保钢网使用的正确性；
5、钢网开孔的合理性进行分析，模拟其下锡量，使用模拟印刷功能，提前预知钢网品质；

6、B、PCB GERBER、钢网GERBER的三者对照功能，提供钢网、印刷工艺分析的窗口和工具；

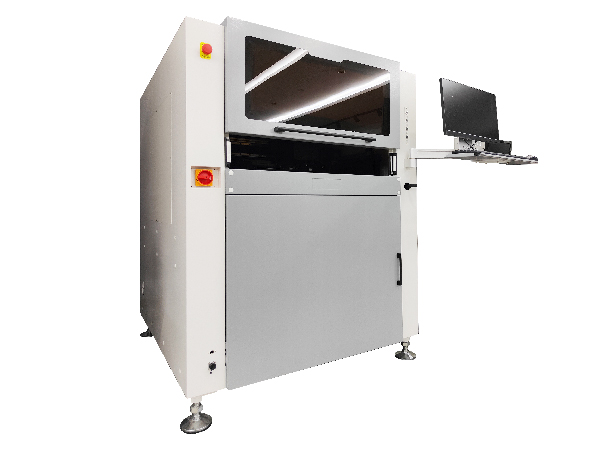

二、钢网检测仪特点：

1、零零级大理石平台，保证设备平台精度、稳定性，采用自然浮动式装配法，保持自然，不受外力影响；

2、运动结构一体铸造成型，经过自然老化、应力释放工艺处理和精加工，保证运动机构的稳定性和高精度；

3、采用德国产 IDS 高端工业相机，在保证测试速度的情况下，最高分辨率6.9um；

4、采用英国 Renishaw品牌的高精度光栅尺，配合软件、机械进行运动、定位精度闭环控制，保证机械定位精度。

5、Z轴高度运动系统，可应对各类高度钢网，以及满足自动张力测试需求；

6、顶部环形LED光源，配合高质量随动型同轴LED底部光源，穿透性强，减少光晕现象，确保开孔边缘成像清晰；

7、编程：通过GERBER文件进行编程，操作简单、快捷，编程时间3~5分钟即可完成；

8、自动检测：钢网放入设备后，即可自动测试，自动输出检测结果，无需繁琐操作

9、配备专用SPC统计分析软件，对检测数量进行统计分析，生成各类检测报告，以供查看和追溯；

10、提供更多钢网工艺检测功能定制；

三、部分机器参数

‍‍‍‍
