玻璃盖板全尺寸测量仪

3D手机玻璃曲面测量仪

应用领域:
● 机械加工及生产
● 电子产品生产
● 精密仪表制造
● 塑胶加工生产
● 数码产品生产
● 军工,航空等一切精密检测

1、仪器特点:

●  采用双工位结构,每次其中一个工位扫描测量时,另外一个工位人工上下料,测量作业不停歇,测量产能大。


●  高精度大理石基座、横梁保证极高的稳定性及刚性。

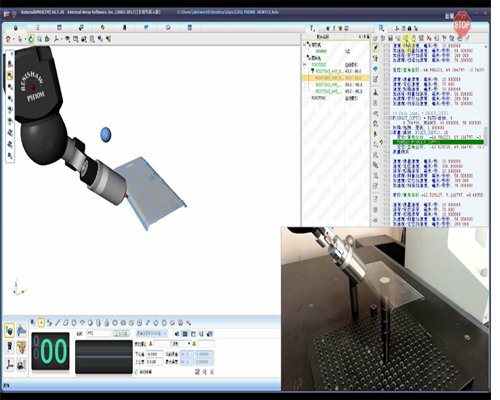

●  配全自动测量软件,可编程自动检测产品尺寸。通过采集的轮廓数据,与设定的标准值、上下公差数值判定,超出设定值时提示NG,否则OK。编辑影像扫描路径、扫描速度调节、等待参数设定等


●  精密研磨级滚珠螺杆和高精度导轨,配日本松下伺服马达,采用双重闭环运动控制系统,具有高速精确的定位以及运动稳定性。控制机台进料、扫描、出料等运动。速度可达300MM/S以上。经测试一块5.5寸手机金属壳电池后盖,11个尺寸,用时8秒左右可测完。


●  配美国TEO高分辨率彩色CCD摄像机,采用大视野定倍带同轴光镜头,自主研发的表面冷光源,连续可调,保证高品质测量画面。


●  采用工业电脑控制,仪器、电脑、显示器人机交互界面。电脑开关外置在开关控制区域面板上,操作方便。键盘、鼠标有专用内置卡托放置,台面空间布局更加合理。


●  采用工业电脑控制,仪器、电脑、显示器人机交互界面。电脑开关外置在开关控制区域面板上,操作方便。键盘、鼠标有专用内置卡托放置,台面空间布局更加合理。


●  每个产品的测量数据可保存Excel、Word数据报告,或者可通信上传至客户服务器保存。


●  双工位测量按钮,测量更加安全。选配专用测量夹具,可快速测量产品侧面、正面尺寸。选配激光,可测量产品高度、平整度等尺寸。


2、检测内容
