全自动影像测量仪

QA系列CNC全自动影像测量仪

应用领域:
QA系列龙门式影像测量仪,可移动式工作平台,进口核心零部件,采用JATEN品牌Quick Measuring全自动测量软件,编程全自动测量,行业内二次元领域具有高效性价比。

>>>   QA系列光学测量设备是我公司最新研制的CNC型全自动影像测量仪,它具有以下特点:
1、采用双重闭环运动控制,电机在高速运动时具有精确的定位以及运动时的稳定性;
2、采用本公司开发的嵌入式模块控制电机,提高了电机响应速度,还简化了仪器与PC机的 接口,PC机与仪器通过USB线和S端子线连接;
3、采用花岗石平台,外观简洁大方;
4、配日本STC625高分辨率彩色摄像机,采用我公司自主研发的表面冷光源,表面光由独立四十八组光源组成,每一组均为恒流源驱动,连续可调;
5、带红外线定位指示灯让您快速定位工件测量位置,提高测量效率

6、配有我公司专用的全自动测量软件QuickMeasuring,极大的提高测量效率。



>>>  QA系列影像仪技术参数



仪器型号QA3020CNCQA4030CNCQA4040CNC
工作台运动行程(mm)300*200*200400*300*300500*400*200
外形尺寸(长*宽*高)890*630*17801050*750*17351240*940*1780
称重(kg)353535
测量精度XY轴≤ (3+L/200)μm
Z轴≤ (4+L/200)μm
光栅尺CCD高精度光栅尺,分辨率0.5μm
日本STC625彩色摄像机
光学系统自动变倍镜头;可选配激光,可测量透明式玻璃的厚度和平整度
照明系统连续可调式LED环形表面光及轮廓光,可根据放大倍率程控调节光强弱度
软件系统QuickMeasuring全自动影像测量仪软件
工作环境20℃±3℃,温度45%~75%,与外界震动源隔离
电源220V±10%,50Hz

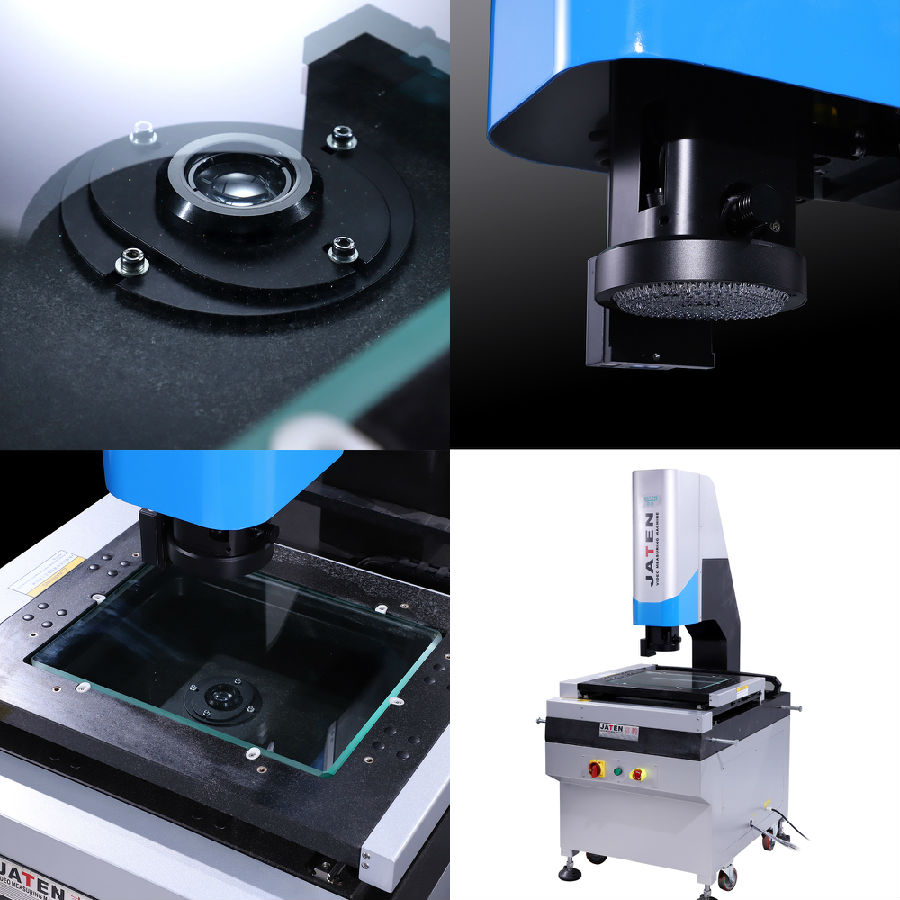

>>>  QA系列影像仪实物图
