DP300B数据处理器(数显箱)

应用领域:
DP300B数据处理器(数显箱)是从DP300数据处理器(数显箱)升级而来的,它们使用了相同的硬件电路和相同的拟合算法。并且拥有大致相同的操作习惯,在原有的软硬件基础上,使用更新颖的外观设计和按键布局,让顾客能够更方便快捷使用,操作起来得心应手。

产品用途:

    DP300B数显箱是一个适用于数字化光栅尺测量及视频测量的多功能数显处理系统,对测量的数据进行分析处理广泛用于测量投影仪、工具显微镜、CCD测量仪等测量仪器。特别是与投影机结合作用,可完成精密的几何工件的测量。工件测量包括摆正工件,建立坐标系原点,通过采集样测量工件等等。DP300B的功能强大,性能稳定可靠,能够实现大部分图形的测量工作。


产品特点:

● 采用宽屏液晶显示屏显示信息,显示充分,操作更方便快捷准确,便于用户学习使用。
● 光栅尺的采样电路的计数精度达到24位,计数频率达1MHZ,相当于1µm分辨率时计数速度达5米/秒。
● 电源抗干扰能力和信号抗干扰能力达到2200V以上
● 具有实时时钟功能。
● 使用了紧凑型按键布局,按键颗粒由导电硅胶材料制作而成,提高了按键使用寿命。
● 在当前坐标界面下,DP300B数显箱将F1~F5键作为常用的功能键。
● 引入了相对,绝对坐标转换系统。增加了日期时间功能。
● 将原来的蜂鸣器改成使用纸盘式喇叭作为按键提示音的装置,获得了良好的音质效果。
● 在测量时加入了循环测量模式,以满足客户对同一图元类型重复测量的要求。
● 加入屏保模式,可以通过设置,使数显表在连续N分钟无人操作后,进入屏保模式,关闭LCD背光,有效延长LCD屏的使用寿命。
● 加入了指示灯,指示当前系统运行的状态

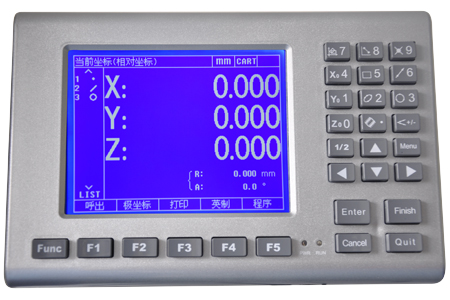

DP300B数显箱
功能简介: 规格参数:
●  点、线、圆、距离、角度、矩形、螺纹、椭圆、倒圆角、槽形孔等图形元素的测量、预置和构造;
● 坐标摆正和坐标平移,方便用户摆正工件测量,减少调整时间;
● 清除功能,可以清除列表、清除摆正、清除所有;
● 反向计数功能,根据用户的需要使用;
● 折半功能,可以快速确定现有某显示值的1/2值,也可确定线段的中点;
● 权限功能,用户需要密码才可具有所有操作项的权限;
● 呼出功能,通过输入ID号将已存储永久图形元素从图形表里调出来使用;
● 接外部清零脚踏开关和光学寻边器或英国进口高精度红宝石探针,采点方便快捷;
● 打印功能,打印用户程序、圆形元素和三轴的显示值;
● RS-232输出功能,将当前光栅尺的显示值输出到电脑上;
● 用户程序,用户可记录测量工件的操作步骤运行,也可循环运行,批量测量同种工件更加方便快捷;。
● 多种坐标显示方式:极坐标和直角坐标、INC坐标和ABS坐标、公制和英制;
● 对光栅尺可进行线性补偿或区段性补偿;
● Z轴可接光栅尺或旋转编码器;
● 存储100个永久图形元素;
● 支持中文和英文、繁体显示界面,并且根据个人喜好可对字体色彩和界面进行设置。
 重量  1kg
 尺寸  235mm x 155mm x 55mm
 输入电源  DC 12V/2A以上
 功耗  小于25W
 工作温度  10℃~30℃
 存储温度  -10℃~50℃
 相对湿度  < 90%(无冷凝水)
 坐标数  3轴
 操作键盘  轻触键盘
 输入信号  正交TTL方波   频率< 2 MHZ     电源 > 1mA
 光栅尺接口  DB-9型母型接口
 光栅尺信号  两路相差90°相位角的TTL方波,驱动能力大于10mA
 光栅尺分辨率  可设置
 (分辨率有0.1um、0.2um、0.5um、1um、2um、5um)
 RS232  DB-9型母型接口  <-5V(‘1’),   >+5V(‘0’)
 脚踏开关界面  短路接触式
 微型打印机  可选配件
